Répéteurs Simplex SvxLink

Présentation de SvxLink

SvxLink est un projet open-source destiné à la communauté des radioamateurs, dédié au développement d’un logiciel puissant et flexible pour la gestion de répéteurs et de passerelles radio.

Initialement créé en 2003 comme application EchoLink pour Linux, le projet a progressivement évolué pour devenir une plateforme beaucoup plus complète et sophistiquée.

SvxLink est un système de services vocaux avancé qui, lorsqu’il est connecté à un émetteur-récepteur, peut fonctionner aussi bien comme :

🔹 répéteur simplex avancé

🔹 répéteur duplex classique et avancé

On peut même le considérer comme un véritable système d’exploitation pour répéteur.

SvxLink - Système de répéteur open source

SvxLink est très extensible et modulaire. Les services vocaux sont mis en œuvre sous forme de modules isolés les uns des autres. Les modules peuvent être activés ou désactivés selon la volonté des sysops.

📦 Modules Disponibles

SvxLink peut être installé sur un ordinateur (PC) dédié ou sur un Raspberry Pi que vous hébergez chez vous en locale ou sur un site radio.

Les répéteurs SvxLink peuvent être interconnectés entre eux à travers des réflecteurs qu'on les appelle SvxReflector.

Cliquez pour accéder au Dashboard du SvxReflector

Type d'Installation

Comme cité ultérieurement, il y a deux types d'installation : sur PC ou sur Raspberry Pi. Mais les deux sont identiques car ils sont basés sur DEBIAN.

Pour l'exemple qui suit j'ai fait l'installation sur un Raspberry Pi avec la carte son USB à puce CM108 que vous trouveriez toutes les explications concernant ce montage sur Modifier une CM108 pour piloter des répéteurs interconnectés.

Les Préparatifs avant de commencer l'installation

Configuration du système SvxLink

1- Installation de la carte son USB CM108

Démarrez votre machine puis connectez-vous en SSH.

A Dans le terminal tapez :

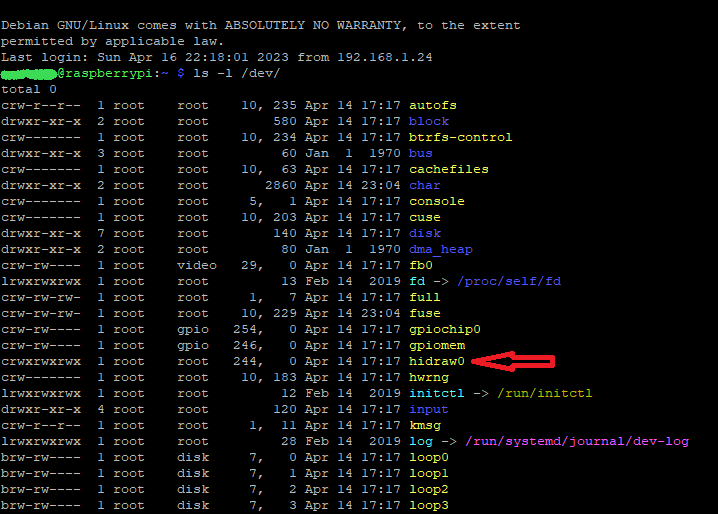

ls -l /dev/

Vous trouverez plus que probablement une ligne au début qui ressemble à :

ls -l /crw------- 1 root root 241, 0 Nov 1 13:17 hidraw0

hidraw0 : c'est le nom de la carte USB

B L'étape suivante consiste à permettre au "udev" de contrôler le fonctionnement interne de la carte son USB.

Pour cela, il est nécessaire d’ajouter une règle udev dans le fichier /etc/udev/rules.d/99-com.rules.

Éditez le fichier 99-com.rules.

S’il n’existe pas, il sera automatiquement créé :

sudo nano /etc/udev/rules.d/99-com.rules

Une fois le fichier ouvert :
🔹 s’il contient déjà d’autres règles, faites défiler son contenu puis ajoutez la règle suivante sur une nouvelle ligne ;
🔹 s’il est vide, copiez et collez la règle suivante directement dans le fichier.

KERNEL=="hidraw*", SUBSYSTEM=="hidraw", MODE="0777"

Cette règle udev définit les permissions d’accès aux périphériques hidraw, afin de les rendre accessibles en lecture et écriture pour tous les utilisateurs.

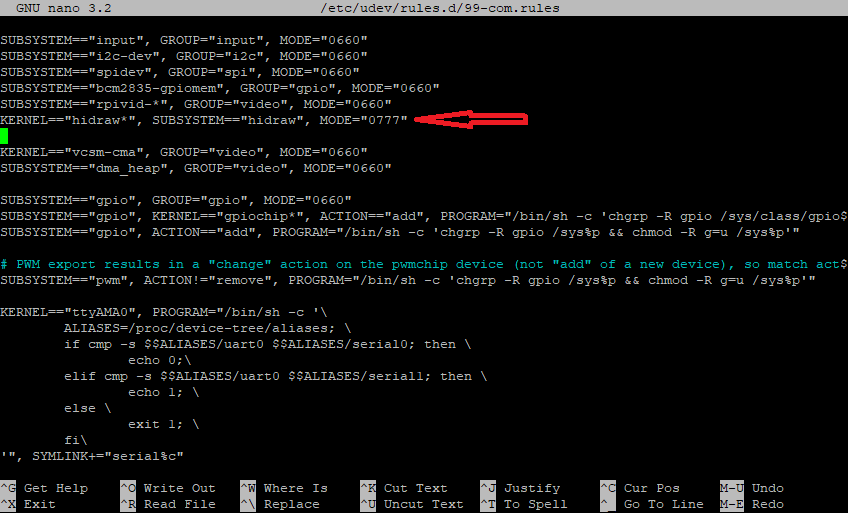

Configuration udev pour hidraw

Après avoir effectué vos modifications, appuyez sur CTRL + X puis tapez Y suivi d'Enter.

C Pour que le système d'exploitation accepte les modifications, tapez :

sudo udevadm control --reload-rules
sudo udevadm trigger

Le service "udev" redémarre sans qu'il soit nécessaire de redémarrer l'appareil.

2- Définir la carte son USB comme périphérique audio par défaut

Tout d'abord nous devons trouver l'ID du périphérique de la carte son USB.

A Dans le terminal tapez :

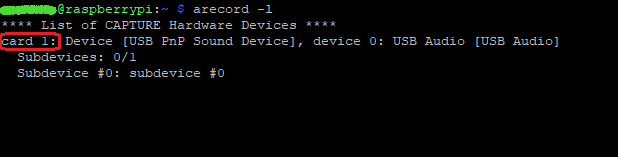

arecord -l

Vous devriez obtenir un résultat similaire à :

**** List of CAPTURE Hardware Devices ****
card 1: Device [USB PnP Sound Device], device 0: USB Audio [USB Audio]
  Subdevices: 0/1
  Subdevice #0: subdevice #0

Dans cet exemple la carte son USB a été répertoriée comme Carte 1, Périphérique 0

Dans cet exemple la carte son USB a était répertorié comme Carte 1, Périphérique 0.

On va modifier les lignes default.ctl.card et default.pcm.card en changeant le 0 par 1 qui se trouve dans le fichier alsa.conf.

B Éditez le fichier alsa.conf :

sudo nano /usr/share/alsa/alsa.conf

C Puis modifiez les lignes :

default.ctl.card 1
default.pcm.card 1

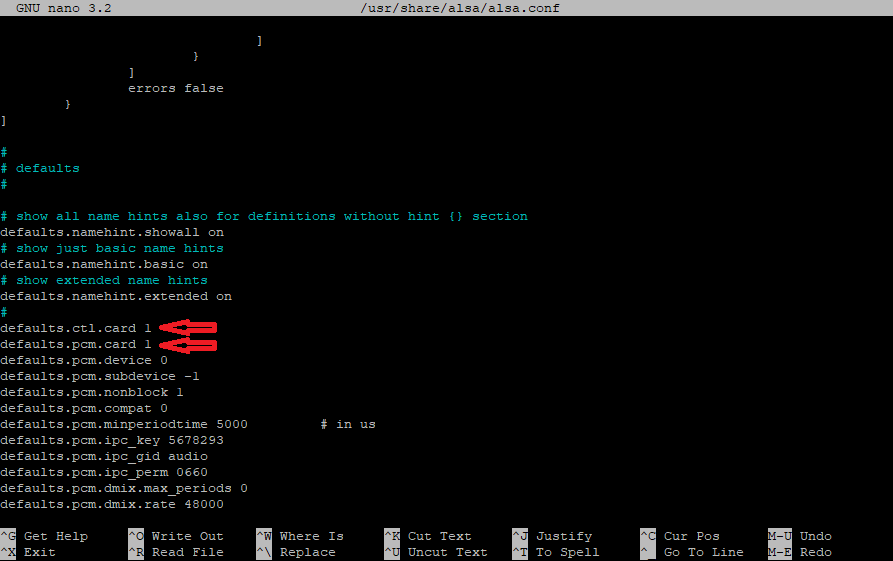

Configuration alsa.conf

Après avoir effectué vos modifications, appuyez sur CTRL + X puis tapez Y suivi d'Enter.

Éditer le fichier config.txt :

sudo nano /boot/firmware/config.txt

Puis trouvez cette ligne dtoverlay=vc4-kms-v3d et ajoutez noaudio :

dtoverlay=vc4-kms-v3d

Devient :

dtoverlay=vc4-kms-v3d,noaudio

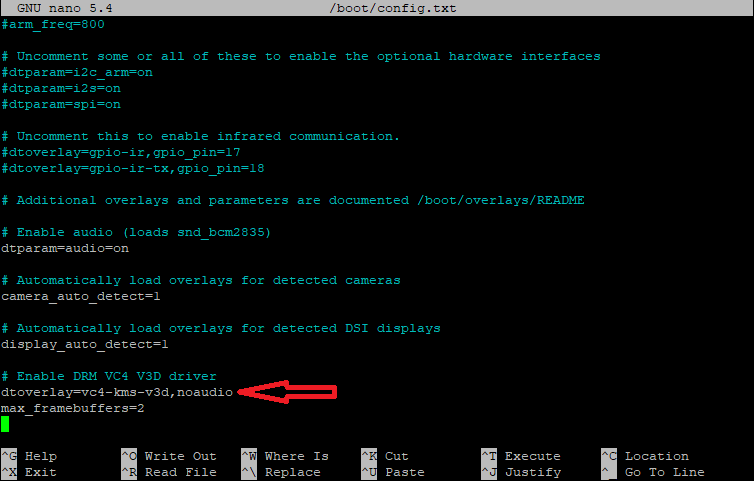

Modification du fichier config.txt

Pour enregistrer vos modifications, appuyez sur CTRL + X puis tapez Y suivi d'Enter.

Redémarrez maintenant le Raspberry Pi :

sudo reboot

D Après le redémarrage, la carte son USB devrait être la seule carte son déclarée dans le système.

Pour voir le résultat tapez :

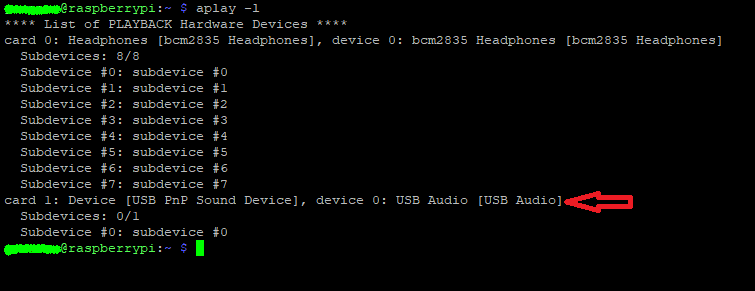

aplay -l

Vérification de la carte son par défaut

3- Installation du système SvxLink

Avant tout il faut se connecter sur votre Raspberry Pi en SSH.

A Mettez à jour du système :

sudo apt update && sudo apt upgrade -y

B Exécutez cette commande pour configurer les outils requis pour créer SVXLink :

Copiez et collez en une seule ligne :

sudo apt install build-essential g++ make cmake libsigc++-2.0-dev libgsm1-dev libudev-dev libpopt-dev tcl-dev libgpiod-dev gpiod libgcrypt20-dev libspeex-dev libasound2-dev alsa-utils libjsoncpp-dev libopus-dev rtl-sdr libcurl4-openssl-dev libogg-dev librtlsdr-dev groff doxygen graphviz python3-serial libssl-dev toilet apache2 php zip unzip git -y

Puis attendez quelques minutes pour que l'installation des outils se fasse.

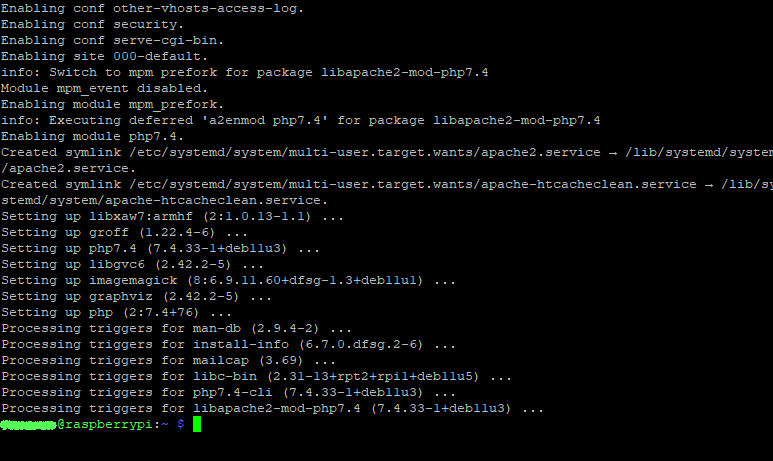

Si tout se passe bien vous devriez obtenir un résultat similaire à :

Installation des dépendances

C Création de groupes et d'utilisateurs :

Copiez les lignes une par une

sudo groupadd svxlink
sudo useradd -g svxlink -d /etc/svxlink svxlink
sudo usermod -aG audio,nogroup,svxlink,plugdev svxlink

Cette ligne est seulement pour les sorties GPIO du Raspberry :

sudo usermod -aG gpio svxlink

D Téléchargez les fichiers pour installer la version release 24.02 du 25 Février 2024 de SvxLink :

sudo wget https://github.com/sm0svx/svxlink/archive/refs/tags/24.02.zip

Dézipper le fichier "24.02.zip" :

sudo unzip 24.02.zip

Renommer le dossier "svxlink-24.02" en "svxlink" :

sudo mv svxlink-24.02 svxlink

Supprimer le fichier "24.02.zip" :

sudo rm -rf 24.02.zip

E Compilation :

Créer le dossier build :

sudo mkdir svxlink/src/build && cd svxlink/src/build

Puis copiez et collez en une seule ligne avec (..) :

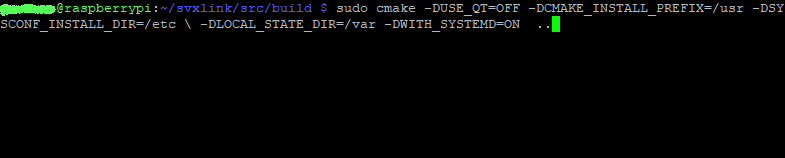

sudo cmake -DUSE_QT=OFF -DCMAKE_INSTALL_PREFIX=/usr -DSYSCONF_INSTALL_DIR=/etc -DLOCAL_STATE_DIR=/var -DWITH_SYSTEMD=ON ..

Configuration cmake

Tapez :

sudo make

Puis attendez que la compilation se termine, ça prend au minimum une demi-heure.

Puis tapez les lignes une par une :

sudo make doc

sudo make install

sudo ldconfig

Tapez cd pour sortir du fichier.

F Installation des voix françaises pour SVXLink :

cd /usr/share/svxlink/sounds

sudo git clone https://github.com/CN8VX/sond_svxlink_fr.git fr_FR
cd


Configuration du répéteur simplex SVXLink

1- Configuration du fichier svxlink.conf

Tout d'abord on fait une sauvegarde du fichier de configuration :

sudo cp /etc/svxlink/svxlink.conf /etc/svxlink/svxlink.bak

Puis éditez le fichier svxlink.conf :

sudo nano /etc/svxlink/svxlink.conf

Pour activer ou désactiver les lignes qui se trouvent dans les différentes sections, il faut enlever ou ajouter le symbole #

📋 Sections à Configurer

Section [GLOBAL]

[GLOBAL]
MODULE_PATH=/usr/lib/arm-linux-gnueabihf/svxlink
LOGIC_CORE_PATH=/usr/lib/arm-linux-gnueabihf/svxlink
LOGICS=SimplexLogic
CFG_DIR=svxlink.d
TIMESTAMP_FORMAT="%c"
CARD_SAMPLE_RATE=48000
CARD_CHANNELS=1
#LOCATION_INFO=LocationInfo
#LINKS=LinkToR4

Dans la section [GLOBAL] :

Section [SimplexLogic]

[SimplexLogic]
TYPE=Simplex
RX=Rx1
TX=Tx1
MODULES=ModuleHelp,ModuleParrot,ModuleEchoLink,ModuleTclVoiceMail
CALLSIGN=MYCALL
SHORT_IDENT_INTERVAL=15
LONG_IDENT_INTERVAL=30
#IDENT_ONLY_AFTER_TX=4
#EXEC_CMD_ON_SQL_CLOSE=500
EVENT_HANDLER=/usr/share/svxlink/events.tcl
DEFAULT_LANG=fr_FR
RGR_SOUND_DELAY=0
RGR_SOUND_ALWAYS=1
#REPORT_CTCSS=136.5
#TX_CTCSS=ALWAYS
MACROS=Macros
FX_GAIN_NORMAL=0
FX_GAIN_LOW=-12
#ACTIVATE_MODULE_ON_LONG_CMD=4:EchoLink
#QSO_RECORDER=8:QsoRecorder
#ONLINE_CMD=998877
#ONLINE=1
#MUTE_RX_ON_TX=1
#MUTE_TX_ON_RX=1
#STATE_PTY=/var/run/svxlink/state
#DTMF_CTRL_PTY=/dev/shm/simplex_dtmf_ctrl
#CTCSS_TO_TG=77.0:999,123.0:9990,146.2:9992
#CTCSS_TO_TG_DELAY=1000

Dans la section [SimplexLogic] :

Section [Rx1]

[Rx1]
TYPE=Local
#RX_ID=T
AUDIO_DEV=alsa:plughw:1
AUDIO_CHANNEL=0
#AUDIO_DEV_KEEP_OPEN=0
LIMITER_THRESH=-6
SQL_DET=HIDRAW
SQL_START_DELAY=10
SQL_DELAY=0
SQL_HANGTIME=0
#SQL_EXTENDED_HANGTIME=1000
#SQL_EXTENDED_HANGTIME_THRESH=15
#SQL_TIMEOUT=600
#VOX_FILTER_DEPTH=20
#VOX_THRESH=1000
#CTCSS_MODE=2
#CTCSS_FQ=136.5
#CTCSS_SNR_OFFSET=0
#CTCSS_SNR_OFFSETS=88.5:-1.0,136.5:-0.5
#CTCSS_OPEN_THRESH=15
#CTCSS_CLOSE_THRESH=9
#CTCSS_BPF_LOW=60
#CTCSS_BPF_HIGH=270
#CTCSS_EMIT_TONE_DETECTED=0
SERIAL_PORT=/dev/ttyS0
SERIAL_PIN=CTS
#SERIAL_SET_PINS=DTR!RTS
#EVDEV_DEVNAME=/dev/input/by-id/usb-SYNIC_SYNIC_Wireless_Audio-event-if03
#EVDEV_OPEN=1,163,1
#EVDEV_CLOSE=1,163,0
#GPIO_PATH=/sys/class/gpio
#GPIO_SQL_PIN=gpio30
#SQL_GPIOD_CHIP=gpiochip0
#SQL_GPIOD_LINE=22
#SQL_GPIOD_BIAS=PULLDOWN
#PTY_PATH=/tmp/rx1_sql
HID_DEVICE=/dev/hidraw0
HID_SQL_PIN=VOL_DN
#SIGLEV_DET=TONE
SIGLEV_SLOPE=1
SIGLEV_OFFSET=0
#SIGLEV_BOGUS_THRESH=120
#TONE_SIGLEV_MAP=100,84,60,50,37,32,28,23,19,8
SQL_SIGLEV_OPEN_THRESH=30
SQL_SIGLEV_CLOSE_THRESH=10
DEEMPHASIS=0
#SQL_TAIL_ELIM=300
#PREAMP=6
PEAK_METER=0
DTMF_DEC_TYPE=INTERNAL
DTMF_MUTING=1
DTMF_HANGTIME=40
DTMF_SERIAL=/dev/ttyS0
#DTMF_PTY=/tmp/rx1_dtmf
#DTMF_MAX_FWD_TWIST=8
#DTMF_MAX_REV_TWIST=4
#1750_MUTING=1
#SEL5_DEC_TYPE=INTERNAL
#SEL5_TYPE=ZVEI1
#FQ=433475000
#MODULATION=FM
#WBRX=WbRx1
#OB_AFSK_ENABLE=0
#OB_AFSK_VOICE_GAIN=6
#IB_AFSK_ENABLE=0

Dans la section [Rx1] :

Section [Tx1]

[Tx1]
TYPE=Local
TX_ID=T
AUDIO_DEV=alsa:plughw:1,0
AUDIO_CHANNEL=0
#AUDIO_DEV_KEEP_OPEN=0
LIMITER_THRESH=-6
PTT_TYPE=Hidraw
PTT_PORT=/dev/hidraw0
PTT_PIN=DTRRTS
HID_DEVICE=/dev/hidraw0
HID_PTT_PIN=GPIO3
#SERIAL_SET_PINS=DTR!RTS
#GPIO_PATH=/sys/class/gpio
#PTT_GPIOD_CHIP=gpiochip0
#PTT_GPIOD_LINE=17
PTT_HANGTIME=10
TIMEOUT=300
TX_DELAY=1
#CTCSS_FQ=136.5
#CTCSS_LEVEL=-24
PREEMPHASIS=0
DTMF_TONE_LENGTH=100
DTMF_TONE_SPACING=50
DTMF_DIGIT_PWR=-15
MASTER_GAIN=13.0
#OB_AFSK_ENABLE=0
#OB_AFSK_VOICE_GAIN=-6
#OB_AFSK_LEVEL=-12
#OB_AFSK_TX_DELAY=100
#IB_AFSK_ENABLE=0
#IB_AFSK_LEVEL=-6
#IB_AFSK_TX_DELAY=100

Dans la section [Tx1] :

Section [ReflectorLogic]

[ReflectorLogic]
TYPE=Reflector
#DNS_DOMAIN=example.com
HOSTS=reflector-primary.example.org,reflector-secondary.example.org:5301
HOST_PORT=5300
#HOST_PRIO=100
#HOST_PRIO_INC=1
#HOST_WEIGHT=10
CALLSIGN="MYCALL"
AUTH_KEY="Change this key now!"
JITTER_BUFFER_DELAY=0
DEFAULT_TG=999
MONITOR_TGS=99901,99902,99903
TG_SELECT_TIMEOUT=30
ANNOUNCE_REMOTE_MIN_INTERVAL=300
EVENT_HANDLER=/usr/share/svxlink/events.tcl
NODE_INFO_FILE=/etc/svxlink/node_info.json
#MUTE_FIRST_TX_LOC=1
#MUTE_FIRST_TX_REM=1
#TMP_MONITOR_TIMEOUT=3600
#UDP_HEARTBEAT_INTERVAL=15
QSY_PENDING_TIMEOUT=15
#VERBOSE=1

Section [LinkToR4]

[LinkToR4]
CONNECT_LOGICS=ReflectorLogic:9:cn8vx,SimplexLogic:9:cn8vx
DEFAULT_ACTIVE=1
TIMEOUT=300
#ACTIVATE_ON_ACTIVITY=RepeaterLogic

Section [LocationInfo]

[LocationInfo]
APRS_SERVER_LIST=euro.aprs2.net:14580
#STATUS_SERVER_LIST=aprs.echolink.org:5199
LON_POSITION=12.10.00E
LAT_POSITION=51.10.00N
CALLSIGN=EL-DL0ABC
#FREQUENCY=438.875
#TX_POWER=8
#ANTENNA_GAIN=6
#ANTENNA_HEIGHT=20m
#ANTENNA_DIR=-1
PATH=WIDE1-1
BEACON_INTERVAL=10
#TONE=77.0
COMMENT=SvxLink by SM0SVX (www.svxlink.org)

Dans la section [LocationInfo] :

2- Activer et démarrer SvxLink

Maintenant qu'on a fait toutes les modifications, on va en premier lieu activer SvxLink avec cette ligne commande :

sudo systemctl enable svxlink

Puis le démarrer avec cette ligne commande :

sudo systemctl start svxlink

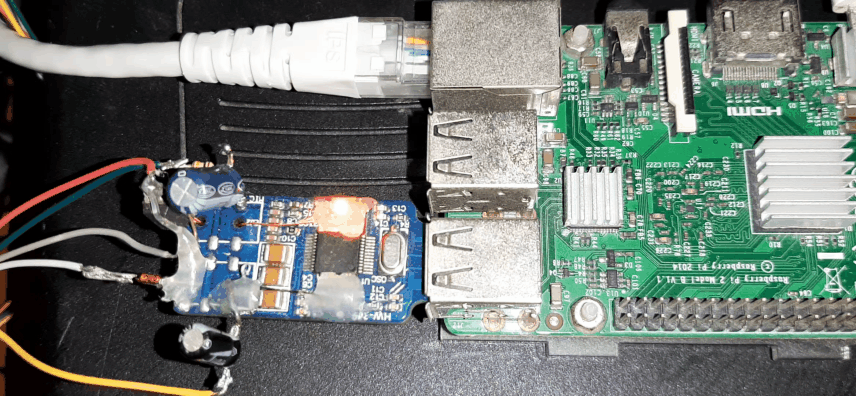

Si tout se passe bien vous verrez la LED de la carte son entrain de clignoter. Si non elle restera fixe.

LED de la carte son clignotante = système fonctionnel

Avec un autre poste vous allez envoyer en DTMF (*), vous aurez une réponse du répéteur annonçant son indicatif et l'heure.

3- Réglage du volume

Si vous constatez que la modulation est faible ou si vous voulez modifier le volume.

Toujours en SSH tapez :

alsamixer

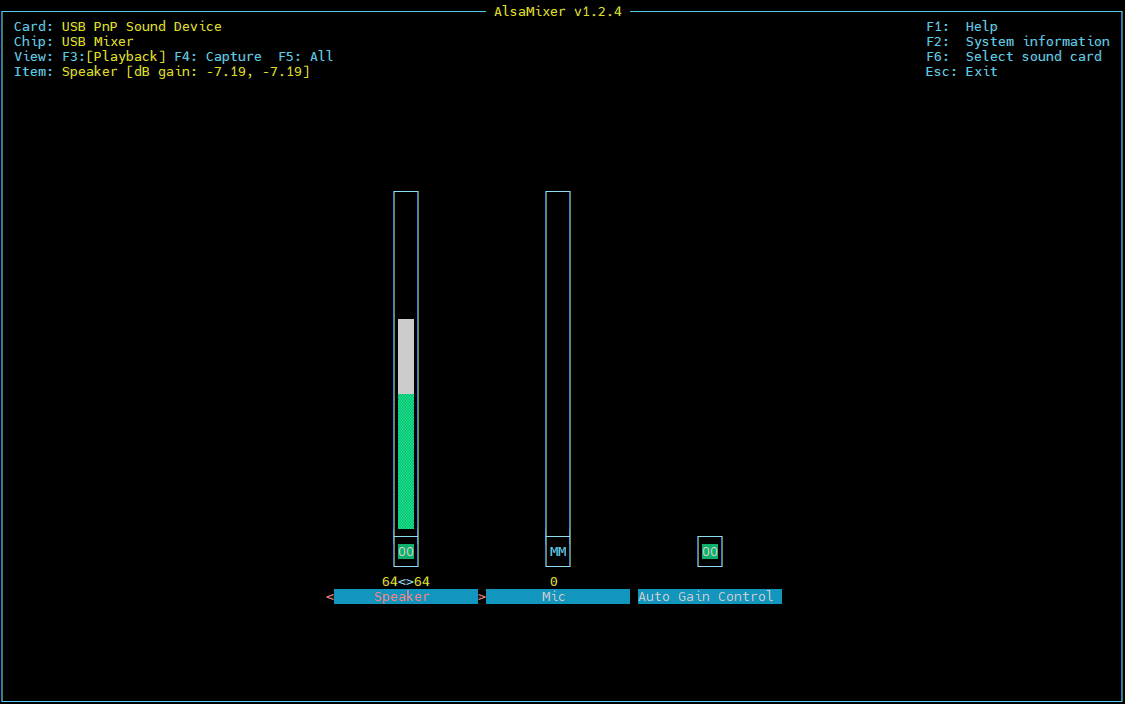

Vous aurez une fenêtre comme suite :

Interface AlsaMixer

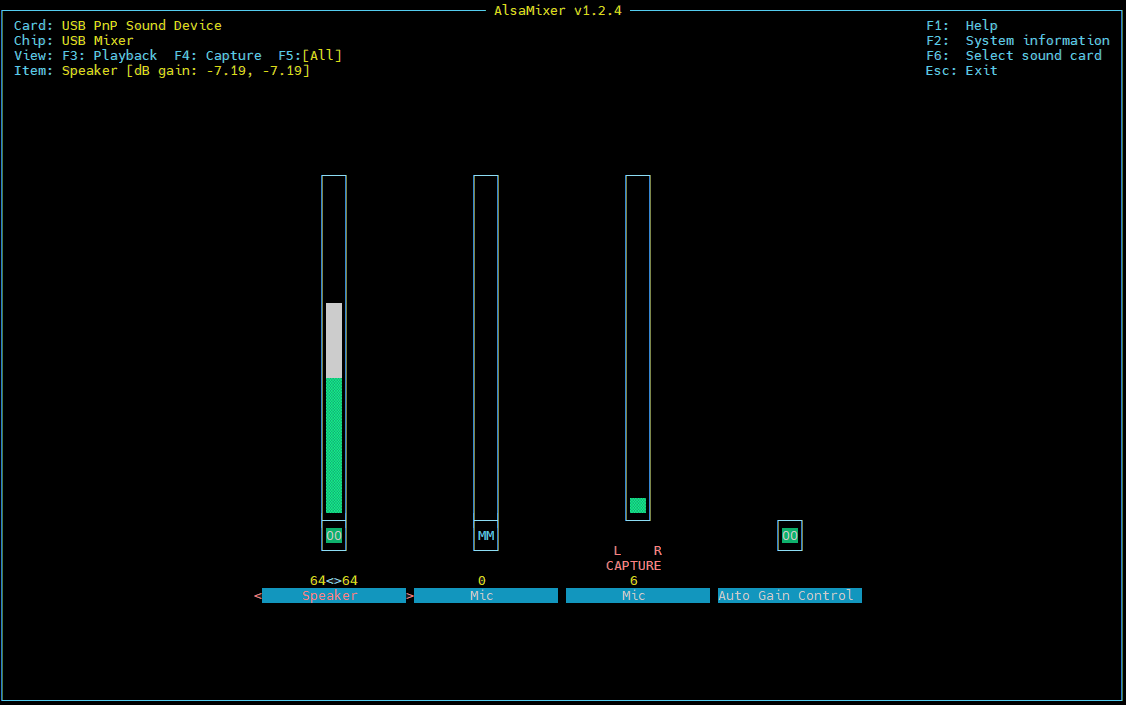

Appuyez sur "F5" pour tout afficher :

AlsaMixer - Vue complète

Avec les flèches haut et bas du clavier vous pouvez augmenter ou diminuer le volume et avec les flèches droite et gauche vous allez d'une section à une autre.

Après avoir effectué vos modifications, enregistrez les configurations d'Alsamixer :

sudo alsactl store

Redémarrez le Raspberry Pi :

sudo reboot

Gestion de rotation des logs

SvxLink enregistre ses activités dans un fichier de log nommé svxlink, situé par défaut dans /var/log.

Avec le temps, ce fichier peut devenir particulièrement volumineux, surtout sur les systèmes utilisant une carte SD de faible capacité (8 ou 16 Go).

Cette croissance peut finir par saturer l’espace disque et provoquer des dysfonctionnements du système.

Pour éviter ce type de problème, il est fortement recommandé de mettre en place une rotation automatique des logs.

Vérifiez si logrotate est installé :

sudo logrotate --version

Si le terminal vous dit commande introuvable, vous devez l’installer avec les commandes suivantes :

sudo apt update && sudo apt install logrotate

Si une version s'affiche (par exemple, logrotate 3.21.0), alors il est bien installé.

Créez un fichier nommé "svxlink" :

sudo nano /etc/logrotate.d/svxlink

Ajoutez les lignes suivantes :

/var/log/svxlink {
    copytruncate
    rotate 4
    delaycompress
    compress
    missingok
    notifempty
    weekly
}

Enregistrez, quittez et redémarrez SvxLink.

En suivant ces étapes, vous garantirez une gestion optimale des journaux de connexion et de déconnexion, évitant ainsi la saturation de votre espace disque et assurant une performance stable de votre système SvxLink.

Conclusion

Dans ce tutoriel, nous avons vu comment installer et configurer SvxLink sur un Raspberry Pi pour créer un répéteur analogique interconnecté.

Nous avons abordé les étapes d'installation, de configuration du fichier svxlink.conf, d'activation du service, de réglage du volume et de gestion des logs.

Ces étapes sont essentielles pour assurer le bon fonctionnement de votre répéteur et garantir une expérience utilisateur optimale.

📚 Documentation :

N'hésitez pas à consulter la documentation officielle de SvxLink pour plus de détails et d'options de configuration.

🖥️ Interface Graphique

Maintenant que votre répéteur SvxLink est correctement configuré et opérationnel, vous pouvez lui ajouter une interface graphique.

📦 Les Modules SvxLink

Les modules installés par défaut sur SvxLink peuvent être activés ou désactivés selon vos besoins.

Certains modules ne nécessitent aucune configuration particulière avant leur utilisation, tandis que d’autres doivent être correctement configurés avant d’être activés.
