Le DMR c'est quoi?

Introduction et explication de la norme DMR

Le DMR (Digital Mobile Radio) est une nouvelle norme de radiocommunication numérique pour les réseaux radio de l'ETSI (Européen Télécommunication Standard Institute).

Le DMR offre 2 Voies de communications sur un seul canal radio qui est divisé en deux bandes passantes de 12,5 KHz et ceci en technologie TDMA, ce qui nous donne de nombreux avantages tels que le doublement de la capacité spectrale et de la capacité du relais.

Le doublement de canal radio en deux slots (TS1 et TS2) permet d'augmenter le nombre d'utilisateurs sur un canal ou une fréquence.

Le DMR intègre les services voix et les services de données pour augmenter l'efficacité opérationnelle et prendre en charge un grand nombre d'applications telle que la messagerie texte (SMS), la localisation des radios en mode GPS….

Le DMR offre une qualité audio supérieure sur de plus grandes distances tout en éliminant les bruits de fond et les parasites.

Le premier relais DMR a été installé en 2008 aux ETATS UNIS. En France, il a fallu attendre 2013 pour que le premier relais soit mis en place en Région parisienne par F1TDI Daniel et relié au réseau DMR-MARC.

Pour le Maroc, le premier relais DMR a étai mis en place fin 2017 par CN8TAG Rachid dans la région de BOUZNIKA suivi par un autre sur la ville de Tétouan qui est géré par CN8XA Faissal.

L'histoire du DMR au Maroc

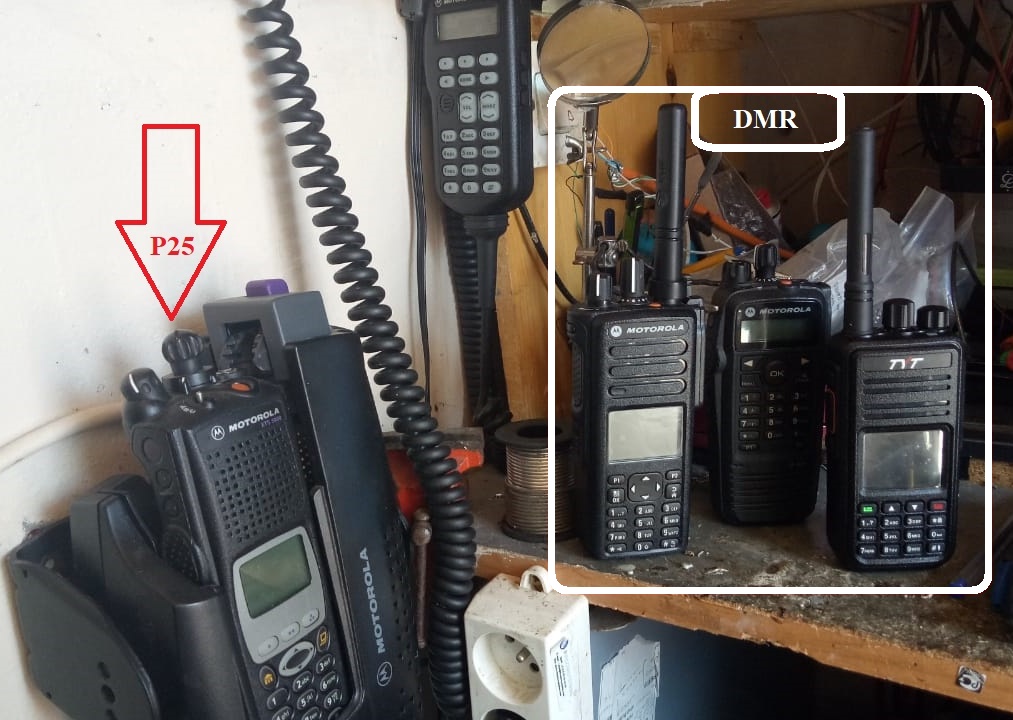

Depuis le début de l'année 2016 un petit groupe de radio amateur marocain, on commençait à s'intéressai au DMR, au P25 et autre. Pour en savoir plus, CN8TAG a décidé d'acquérir des postes de différent type (DMR, P25...).



Entre 2017 et 2018, après avoir étais rejoint par CN8VF Khalid, ils ont effectué de nombreux test. CN8TAG et CN8VF ont constaté la différence entre l'analogique et le DMR, mais aussi la capacité de faire des QSO avec le monde entier, et pour cela il faut avoir le matérielles adéquat.

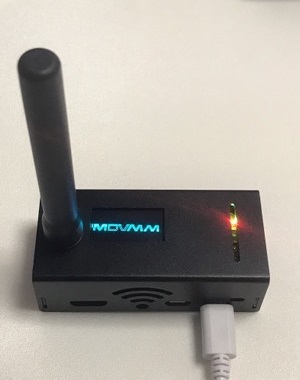

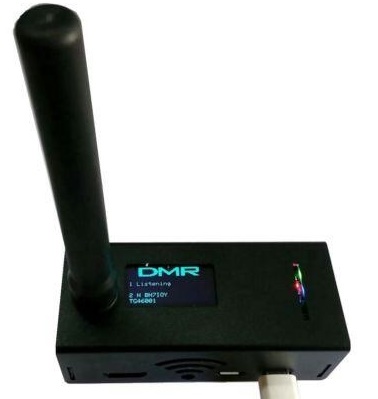

CN8TAG et CN8VF ont commencé par acheter des HOTSPOT qui fonctionnes comme des relaiss simplex de faible puissance. Ces derniers se connecte via l'internet avec d'autre serveurs et relais DMR dans le monde entier, mais l'inconvénient de ces HOTSPOT c'est leur rayon d'action qui est de quelque centaine mètre suite à leur faible puissance qui ne dépasse pas les 10mW et pour faire des QSO en mobile ou en portable il filait rajouter une alimentation externe (Power Bank) et partager la connexion internet de son GSM, et comme vous le savais ce n'ai pas évidant d'avoir une connexion 4G stable.

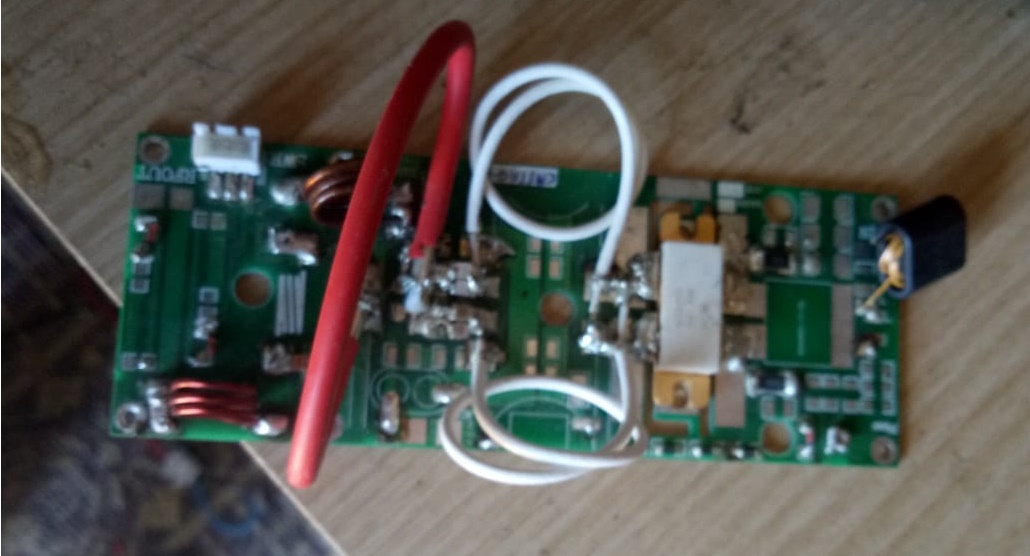

Alors nos amis CN8TAG et CN8VF on commençait à faire des recherches pour élargir la portée des HOTSPOT en augmentent leur puissance. Ils ont acheté un amplificateur VHF pour l'un des HOTSPOT, mais cette solution n'a pas marché du au différance du signale entre le DMR et l'analogique qui ne sont pas compatible, en plus la faible puissance de sortie du HOTSPOT de 10mW qui n'arrive pas à exister l'entrée de l'ampli.

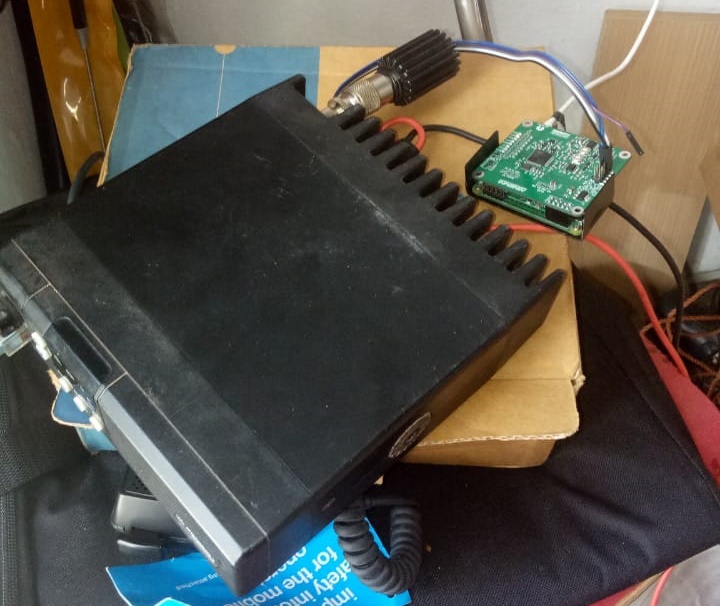

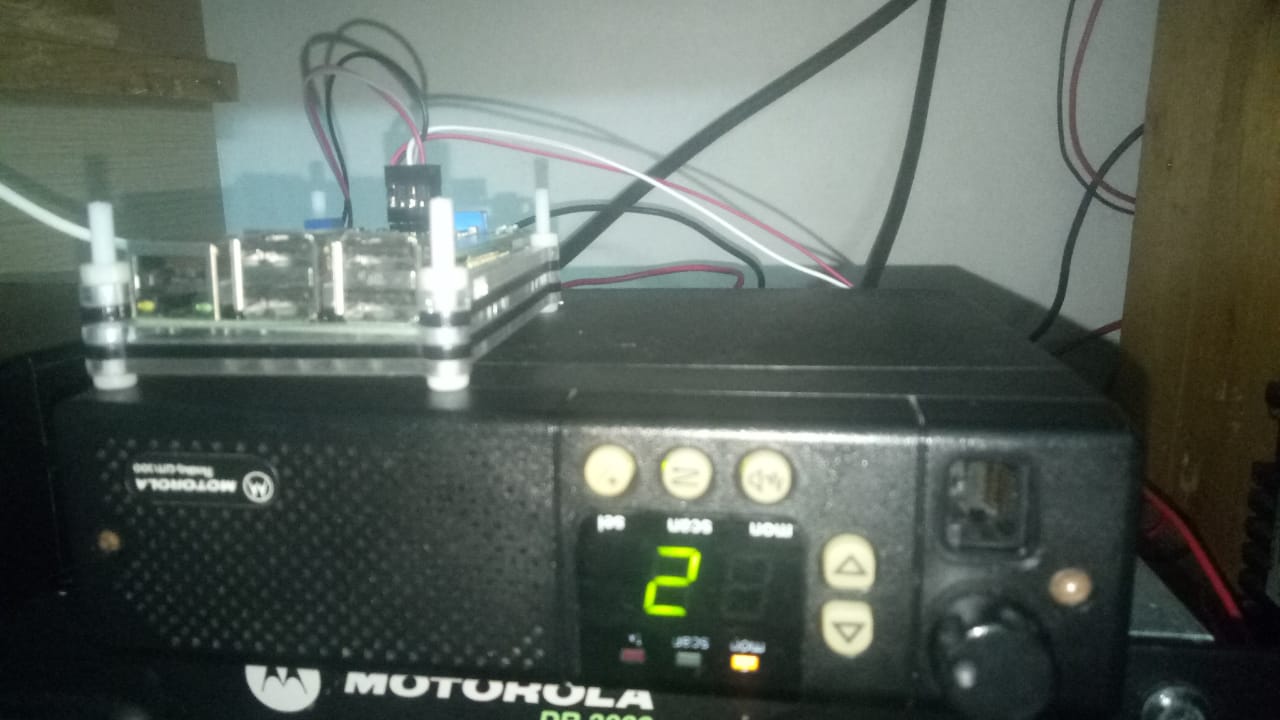

Apprêt plusieurs tests non concluant et des recherches sur l'internet, ils ont constaté qu'il y a des cartes MMDVM qui se branche sur des Raspberry et se connecte sur des radios via leur entrée de commande pour monter ce qu'on appelle un relais MMDVM, la puissance de ce dernier dépend de la puissance du poste qui est brancher avec cette platine. CN8TAG avait à sa possession un Motorola GM300 VHF de 45w, il a fait le montage du system avec le Raspberry, la carte MMDVM et le GM300. C'était le premier relais MMDVM simplex multi mode au Maroc avec une couverture de 20 à 30 km du au dégagement de son antenne.

Puis, dans la même semaine, CN8VF à monter son propre relais MMDVM sur la ville de Rabat qui est devenu le deuxième relais MMDVM simplex multi mode au Maroc.



CN8TAG ne s'est pas contenter du relais simplex alors il a conçu le premier relais MMDVM duplex VHF avec deux Motorola GM300.



De ma part je commençai à m'intéresser au DMR car j'avais déjà entendu et fait des recherches concernant ce mode dans les années 2010 en plus j'étais le premier radioamateur maroquin qui s'est inscrit dans le site pour avoir un ID DMR.

Alors j’ai rejoint le groupe pour ajouter mes compétences techniques et aussi de partager mes recherches et mes tests dans ce domaine.

Entre temps plusieurs radioamateurs commençaient à s'intéresser au DMR et commençaient à acquérir des radios et des HOTSPOT. Le premier OM qui a eu une radio DMR et un HOTSPOT c'était CN8IC de la ville de Tétouan, puis suivi par CN8QLI de la ville de LAAYOUNE qui s'est équipé luis aussi avec un post DMR et un HOTSPOT ainsi que CN8XA Faissal qui a rejoint le groupe avec sa radio DMR et son HOTSPOT.

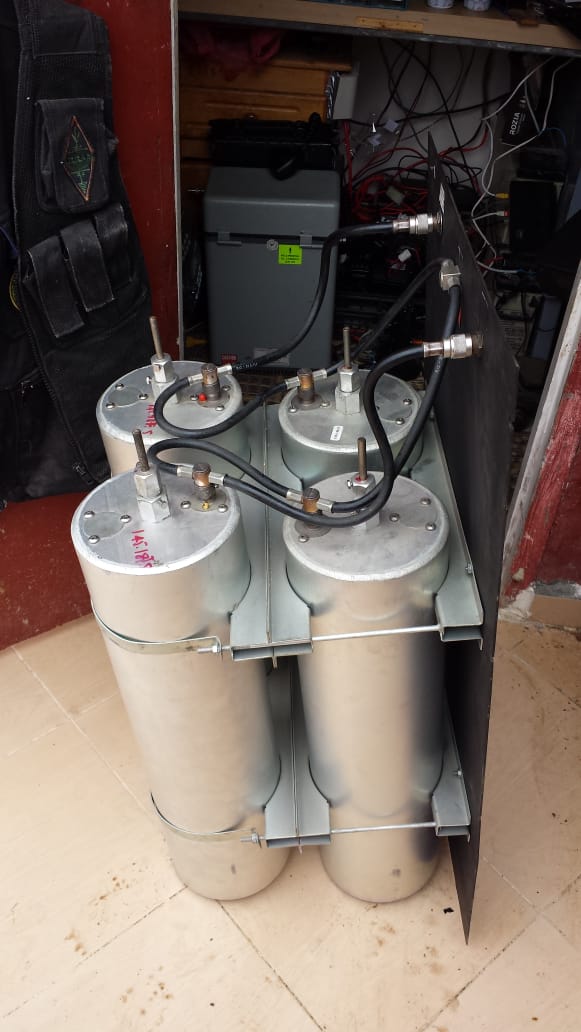

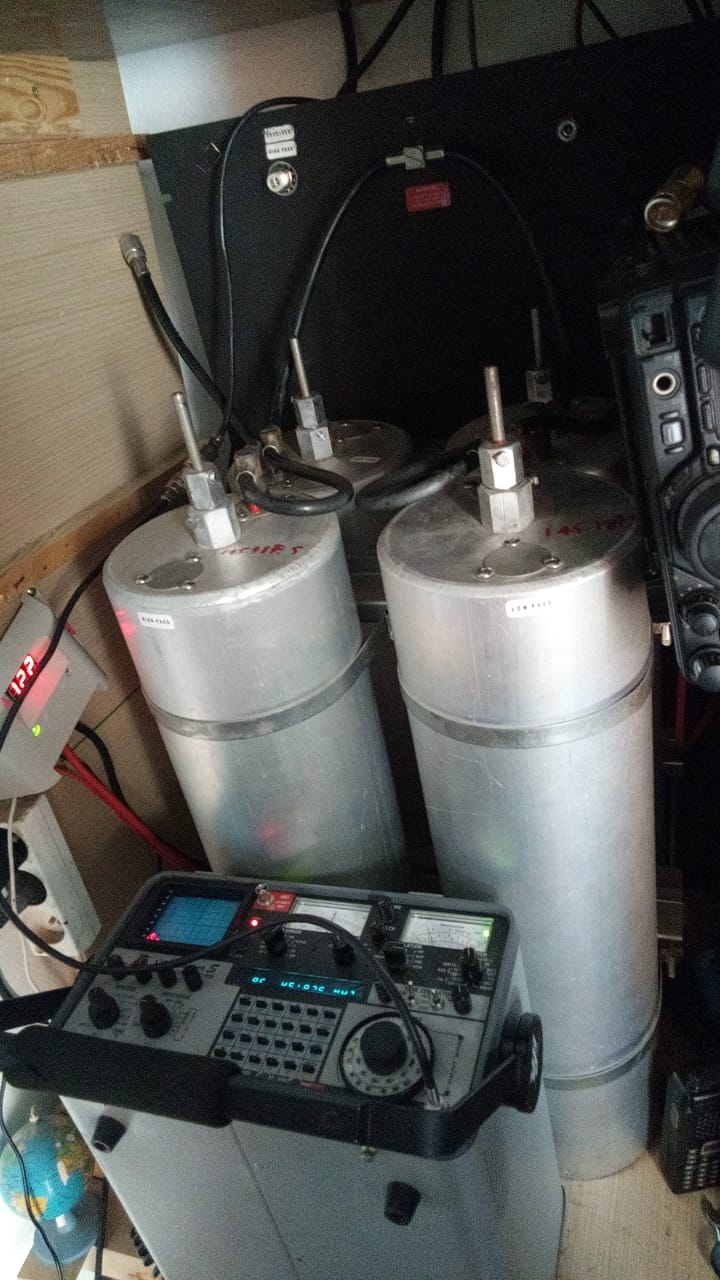

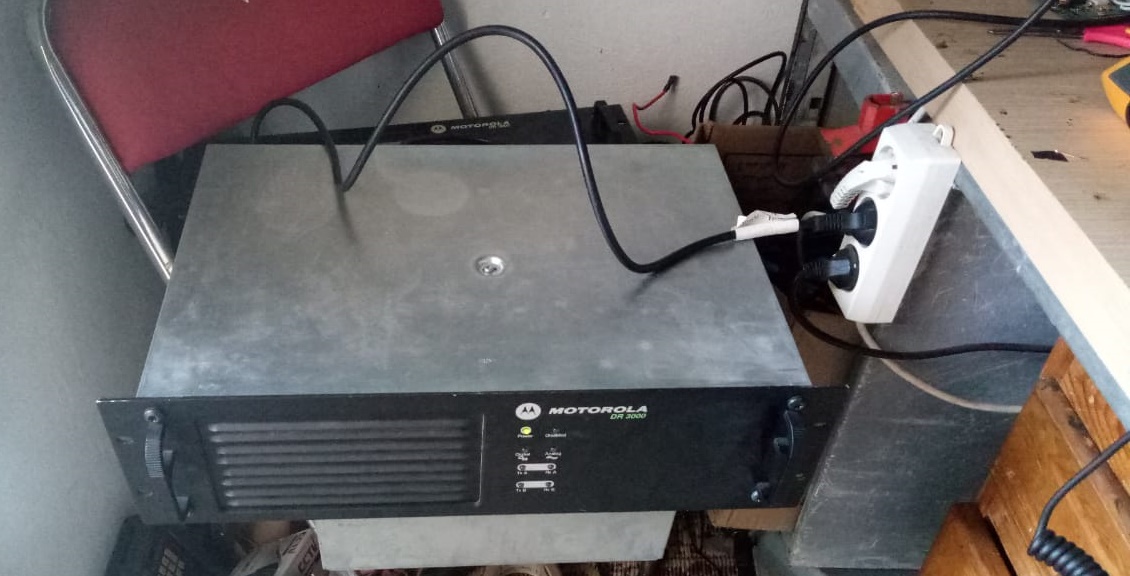

CN8TAG à voulu tester un relais DMR professionnelle, alors il a pu récupérer et installer un ancien relais DMR IPsite de marque MOTOROLA DR3000, mais ce dernier avait pas mal de défaillance de fonctionnements dans les cartes électroniques du relais. Avec l'aide de CN8VF qui a pu acheter et ramener de nouvelles cartes de rechange de puis les États-Unis, le DR3000 a repris du service. Puis pour résoudre le problème des interférences à cause du rapprochement des deux antennes. CN8LI Said, a fait une donation d'un duplexeur pour que le relais fonctionne avec une seule antenne et avoir un bon rendement.





Après quelque temps, CN8XA a transmis son intérêt de mettre un relais DMR IPsite a l'OM qui a offert et installé les relaiss analogiques pour les radioamateur du maroc. La réponse c'était de convertir le relais UHF analogique qui est installer sur le site HAFASAFA en relais DMR.

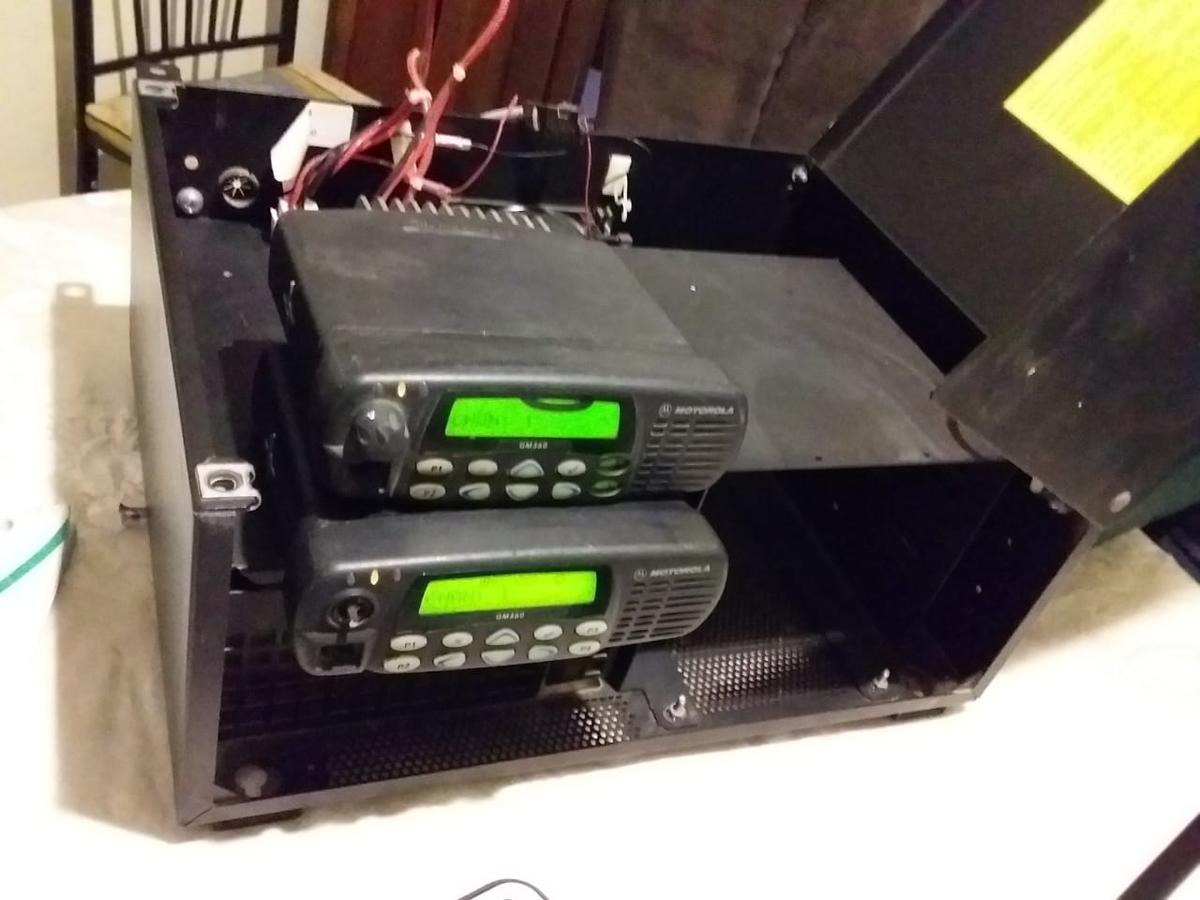

D'autre groupe commençais à planifier pour faire des relais MMDVM, apprêt le relais simplex multi mode de CN8VF sur RABAT, les OM de MEKNES; CN8WW, CN8ADC, CN8JB, CN8RW... avec la participation de F1GXW Patrick (CN8HF); ont monter un relais duplex MMDVM connecter sur BrandMeister.



De ma part, après avoir acheté une radio DMR et un HOTSPOT, je me suis connecte au réseaux BrandMeister (car c'était le seul réseau DMR que je connaissais). J'ai fait quelque QSO avec plusieurs radioamateur internationaux et nationaux.

Mais j’ai eu des soucis de connexion, de blocage de la part de BrandMeister.

Alors, j'ai commencé à chercher sur internet pour trouver une solution alternative pour être libre de faire ce que je veux dans un serveur DMR, c’est la ou j’a créé Le premier serveur DMR Marocain que vous trouveriez les détails dans l’article suivant.

• Le premier serveur DMR Marocain → NEXT »
